SITO投射式電容觸控技術

多點觸控

5~24英吋
標準品
產品特性

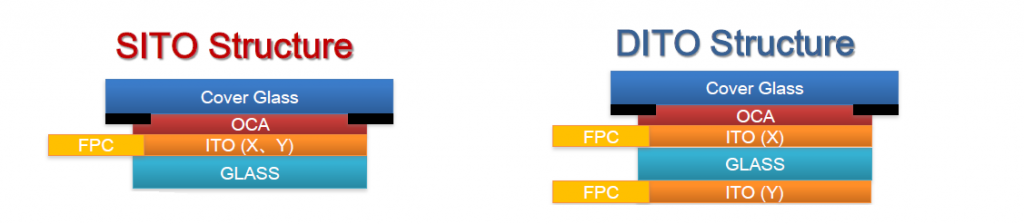

相較於DITO PCAP產品優點:
信賴度高:ITO單面設計,線路及導電區不外露,完全包覆及保護在與蓋板玻璃之間
- 可達到真正極窄邊設計,穩定性也更佳。
光學效果好
可依不同需求加上AG霧面、AR抗反射、AF抗汙或是AB抗菌處理
多點觸控
可搭配手勢、軟體設計來實現操作的便利性
靈敏度高
經由手指上帶電荷的些微差異精細的判讀訊號,反應非常靈敏
透光度高
超過90%的透光率
耐(磨)用性高
玻璃蓋板表面耐磨耗可達到6H硬度以上
動作原理及產品結構

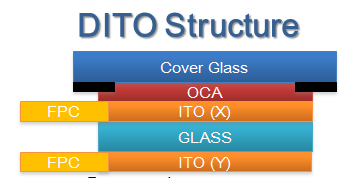

SITO投射式電容觸控面板基本上是由電容式觸控面板概念,增加兩組存在不同平面又相互垂直的透明導線(X、Y)與驅動線所構成,由於X、Y架構在不同表面,其相交處形成一電容節點,當電流經驅動線通過其中之一的導線時,另一層導線及與偵測電容值變化的電子迴路相通。操作時,控制器先後供電流予不同層之驅動線,因而使各節點與導線間形成一特定電場,當手指或觸動媒介接近時,控制器迅速測知在節點與導線間的電容值改變,進而確認觸動之位置。由於透明導線在面板上形成不同於表面電容的三維電場,因此,觸動不須實際接觸仍可發生;換言之,投射電容式具有Z軸分辨能力的觸控應用技術。
動作原理及產品結構


SITO投射式電容觸控面板基本上是由電容式觸控面板概念,增加兩組存在不同平面又相互垂直的透明導線(X、Y)與驅動線所構成,由於X、Y架構在不同表面,其相交處形成一電容節點,當電流經驅動線通過其中之一的導線時,另一層導線及與偵測電容值變化的電子迴路相通。操作時,控制器先後供電流予不同層之驅動線,因而使各節點與導線間形成一特定電場,當手指或觸動媒介接近時,控制器迅速測知在節點與導線間的電容值改變,進而確認觸動之位置。由於透明導線在面板上形成不同於表面電容的三維電場,因此,觸動不須實際接觸仍可發生;換言之,投射電容式具有Z軸分辨能力的觸控應用技術。
應用市場
Gtouch SITO投射式電容觸摸屏大量應用在航天、軍事、船舶、工業控制、醫療等領域,能夠提供長時間(3-5年)的供貨保證。我們投入大量的產品開發與研發能量來提供全面的產品線,同時我們能接受客戶指定的規格要求訂製,提供完整的解決方案,提升及增進產品的價值。
標準規格
疊構 | 上層OCA – 下層SITO Sensor Glass |
---|---|
透光率 | 85% |
作動力 | <10g |
線性度 | ±1.5mm |
軟排線形式 | FPC with Chip on Board (COB) |
Chip On FPC (COF) | |
操作溫度/濕度 | -10℃ 至 70℃ / 20% ~ 80% |
儲存溫度/濕度 | -40℃ 至 80℃ / 20% ~ 90% |
使用壽命 | 1億次 |
Warranty | 1 year |
*產品規格可能因為材料選擇、疊構變更、增強型設計而影響,如有特殊需求請聯絡我們
標準品
尺寸 | 型號 | 可視區 | 動作區 | 外圍尺寸 | 厚度 | 出線長度/位置 |
---|---|---|---|---|---|---|
10.4" | GPZ-104G-PG-VX26B-S01 | 215.2 x 162.4 | 227.7 x 172.4 | 228.7 x 173.4 | 2.6 | 70.86 / 3’o clock |
12.1" | GP-121G-PB-NX02B-U01 | 264 x 166 | 276.7 x 179.6 | 277.7 x 180.6 | 2.6 | 79 / 6’o clock |
15" | GP-150G-PG-NX06B | 307.8 x 231.7 | 321 x 244.5 | 322 x 245.5 | 3 | 70 / 9’o clock |
15.6" | GPC-156G-PG-VX29B-S1 | 348.3 x 197.8 | 362.8 x 215 | 363.8 x 216 | 2.6 | 70 / 9’o clock |
18.5" | GPC-185G-PG-FX15B-SE1 | 414.8 x 235.5 | 430.8 x 255 | 431.8 x 256 | 2.6 | 70 / 9’o clock |
21.5" | GP-215G-PG-GX01B | 481.2 x 272.7 | 493.6 x 290.2 | 494.6 x 291.2 | 2.7 | 107.74 / 7’o clock |
客製化產品
標準品無法滿足需求時,我們很樂意為您提供客製化產品的訂製
以下為常見的修改規格提供參考,如有任何產品訂製上的問題請隨時提出與我們討論
常見的指定材料、尺寸、或規格:
品項 | 名稱(敘述) | 規格 |
---|---|---|
1 | Cover Glass玻璃基材厚度 | 0.7mm / 1.1mm / 1.8mm / 2.8mm / 3mm / 4mm |
2 | 光學處理 | AG / AR / AF / AB |
3 | DITO Sensor Glass玻璃厚度 | 0.7mm / 1.1mm / 1.8mm |
4 | 軟排線 | FPC |
5 | FPC長度 | 50mm / 60mm / 70mm / 140mm / 150mm/ 160mm |
6 | 增加口字型背膠 | 3M VHB / TESA |
7 | 指定尺寸 | 7”~85” 依客戶需求客製OD / VA / AA |
8 | 指定TAIL出線位置 | 左側 / 右側 / 上側 / 下側 |
9 | IC Chip | EETI / WEIDA |
10 | 指定出線形式 | COB / COF |
客製化增強型產品 (Optional)
為達到觸控面板產品高性能的要求,我們的五線電阻產品可以採用以下增強技術來生產,以滿足高端市場的需求。

EMI防護
對於高端市場的需求,如軍規的應用要求,提供各種EMI防護的解決方案。

耐UV光照射
對於戶外應用需求,長期曝曬在陽光UV紫外光的環境,潛在UV破壞觸控面板表層及鍍膜的風險,進而影響到外觀或功能的疑慮,提供耐UV的設計,有效降低UV照射的問題。

防爆型設計
因為安全性的要求,提供防爆型設計的產品。觸控面板的玻璃基材在碎裂時需符合防爆的規範:當遭受撞擊時,以確防玻璃發生破裂時的碎片不會飛濺出來傷害到人。
由於特殊光學要求的應用,提供以下解決方案,達到視覺的清晰,減少反射與提高穿透率
